So sahen Profile um 1911 aus (siehe auch Historisches). Heute gibt es mehr davon, manchmal sogar bessere - leider nicht immer genug im interessanten Bereich bis 8 % Profildicke. Deshalb mußten wir uns selbst welche machen.


Profil Dicke Wölbung Geometrie Polaren Anmerkungen
HD45
Koordinaten
7,5 % 1,4 % Für schnelle Modelle (z.B. F5B, F5D, Hangflug).
HD46
Koordinaten
7,0 % 1,4 % Für schnelle Modelle (z.B. F5B, F5D, Hangflug).
HD47
Koordinaten
6,5 % 1,4 % Für schnelle Modelle (z.B. F5B, F5D, Hangflug). Flügelprofil der Ariane V10.
HD48
Koordinaten
8,0 % 2,5 % Optimiert für F3B. Die "-2FLAP.73"-Polare ist für einen Klappenausschlag von 2° nach oben, Klappentiefe 27 % (Speedstellung).
HD48A
Koordinaten
8,5 % 2,5 % Optimiert für F3B. Die "-2FLAP.73"-Polare ist für einen Klappenausschlag von 2° nach oben, Klappentiefe 27 % (Speedstellung).

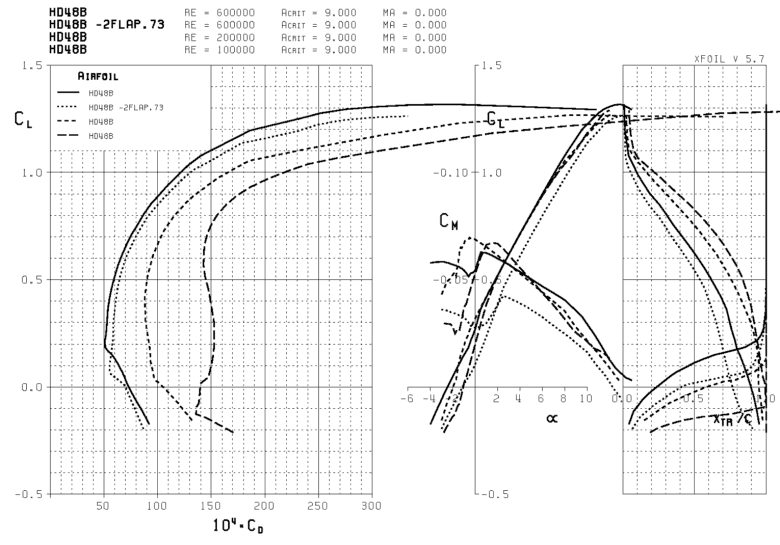

HD48B
Koordinaten
9,0 % 2,3 % Optimiert für F3B. Die "-2FLAP.73"-Polare ist für einen Klappenausschlag von 2° nach oben, Klappentiefe 27 % (Speedstellung).
HD50
Koordinaten
8,0 % 1,3 % F5B-Spezialprofil für die Ariane V5 und Ariane V6. Niedriger Minimalwiderstand und hoher Maximalauftrieb, aber im mittleren Auftriebsbereich höherer Widerstand als die (neuere) HD4x-Reihe.
HD53
Koordinaten
7,5 % 1,2 % F5B-Spezialprofil für die Ariane V7. Niedriger Minimalwiderstand und hoher Maximalauftrieb, aber im mittleren Auftriebsbereich höherer Widerstand als die (neuere) HD4x-Reihe.
HD54
Koordinaten
7,0 % 1,4 % Spezialprofil für S8E-Raketengleiter. Flügelprofil der Ariane RAK2.
HD800
Koordinaten
8,0 % 0,0 % Universelles Leitwerksprofil. Geringerer Widerstand und gleichmäßigerer Auftriebsanstieg als das NACA0008 (siehe Vergleichspolare).
HD801
Koordinaten
7,0 % 0,0 % Universelles Leitwerksprofil, fast alle Ariane-Flieger sind damit ausgerüstet. Geringerer Widerstand und gleichmäßigerer Auftriebsanstieg als das NACA0007 (siehe Vergleichspolare).



Diese Profile sind Copyright © 1994-1997 Hannes Delago. Die private und nichtkommerzielle Nutzung ist frei. Ohne mein schriftliches Einverständnis keine Verwendung für kommerzielle Zwecke und keine anderweitige Veröffentlichung (z.B. in www- und ftp-sites, Druckmedien, Profilsammlungen usw.).
